超聲波點焊機:超聲波換能器振動性能的影響

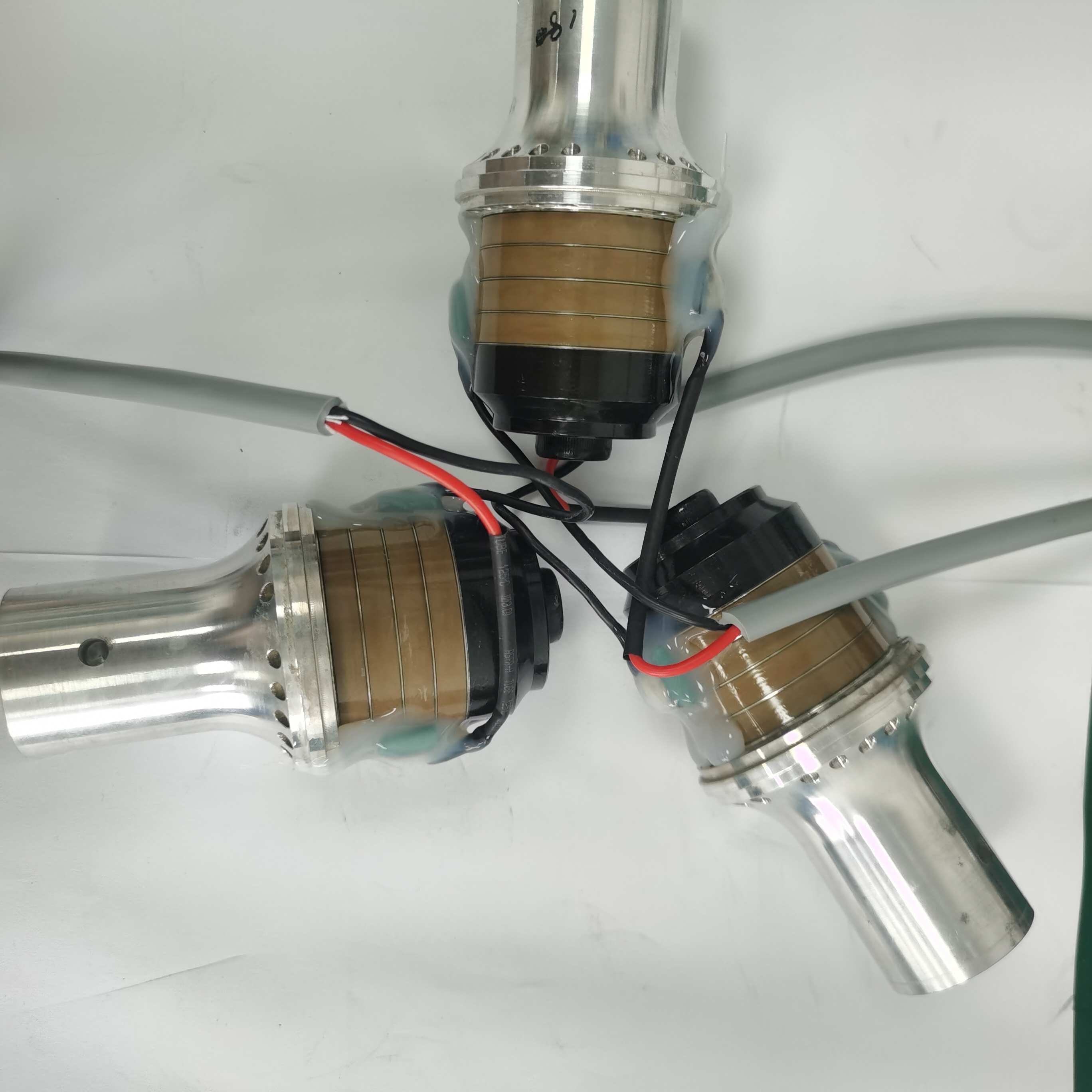

電陶瓷元件的位置之間的關系曲線，陶瓷元件的長度是固定的，而且換能器前后金屬蓋板的總長度也是固定不變的，當我們改變換能器后蓋板的長度，就意味著電陶瓷元件的位置在發生變化，當電陶瓷元件位于換能器的中心位置時，超聲波點焊機換能器振動共振頻率和反共振頻率達到最大值，由此同時，超聲波金屬點焊機換能器的有效機電耦合系數也達到最大值，當壓電陶瓷元件逐漸遠離換能器的中心位置時，其共振頻率>反共振頻率和有效機電耦合系數隨之減少。因此可得出一重要的結論，即當電陶瓷元件位于換能器的中心位置，超聲波換能器的振動性能達到最佳。
