恒聲特50平方銅線與銅端子焊接拉力測試和剝離力測試
測試產品: 線是50平方編制線,銅端子是3mm銅鍍錫端子拉力測試焊接樣品設備參數:設備型號HST2050C 焊接樣品參數:焊接時間3秒,焊接功率2500W,樣品焊接寬度為12mm,焊接要求去錫。

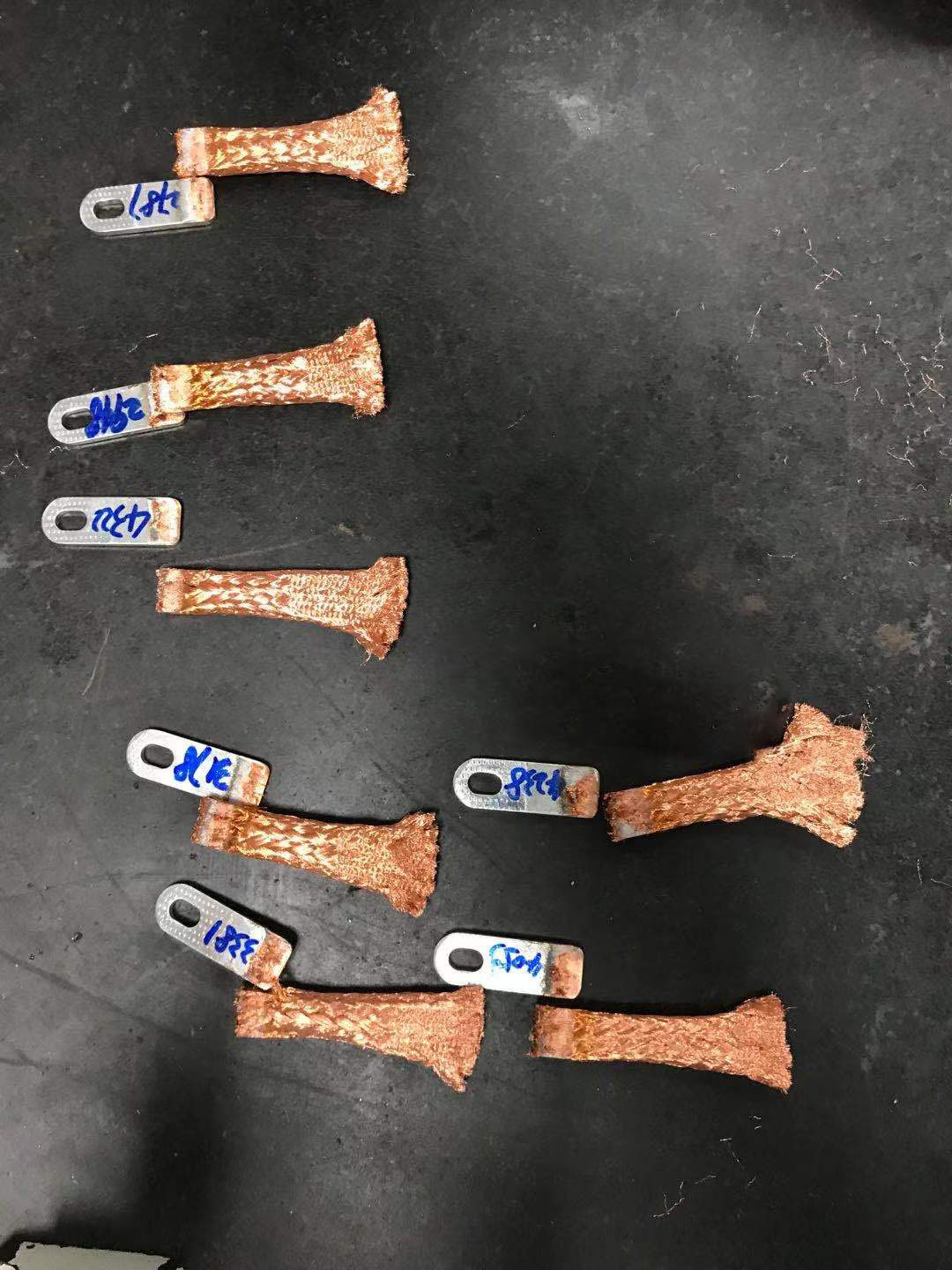

恒聲特50平方銅線與銅端子焊接拉力測試和剝離力測試樣品
1. 能夠測量焊接尺寸的設備
2. 壓接拆卸工具，或其他合適的方法可以拆開絕緣壓接翼，而不損壞焊點
3. 拉力測試儀
4. 固定裝置，設計和裝置按照零部件和焊接結構而定
超聲波焊接機拉力測試步驟
1. 按照需求打開絕緣壓接翼，若測試樣品含有絕緣壓接翼，則需在絕緣壓接翼打
開的情況下（絕緣壓接不用壓）進行拉力測試。
2. 將測試樣品放在測試裝置上使之固定，拉力測試需在拉緊的導線上進行（也就
是拉力測試前需取消導線上的松弛，以避免由于“振動”導致的測試結果不準
確）。
3. 測量和記錄下焊接高度/寬度/長度。測量和記錄下所有過程參數和機器反饋（時
間、功率）。
4. 若絕緣壓接翼未打開，用拆解壓接的工具打開或其他合適的工具打開，這樣拉
力測試只會反映焊接導體連接情況。
5. 外觀檢查拆開后的壓接區域，確保無芯絲損壞。若芯絲受損，該樣品不能測試。
6. 以 50-250mm/min(建議為 100mm/min)的速度軸向施加力直至失效，記錄每個樣
品的峰值。計算和記錄每組的平均和標準偏差。
恒聲特剝離力測試樣品
焊接7 個樣品進行測試。
超聲波金屬焊接機拉力測試步驟
1. 若測試樣品含有絕緣壓接翼，拉力測試樣品含絕
緣壓接翼的，可以先不用絕緣壓接。
2. 剝離力測試需在拉緊的導線上進行（也就是剝離力測試前需取消導線上的松弛，
以避免由于“振動”導致的測試結果不準確）。
3. 測量和記錄下焊接高度/寬度/長度。測量和記錄下所有過程參數和機器反饋。供應商獲取、記錄下尺寸參數并生成報告。測量每個
樣品組中樣品的焊接高度/寬度和長度。
4. 若絕緣壓接翼未打開，用拆解壓接的工具打開或其他合適的工具打開，這樣剝
離力測試只會反映焊接導體連接情況。
5. 外觀檢查拆開后的壓接區域，確保無芯絲損壞。若芯絲受損，該樣品不能測試。
6. 樣品中的所有導線必須綁在一起拉。
7. 以 50-250mm/min(建議為 100mm/min)的速度橫向 180°施加力，測量和記錄使
焊點分離所需的剝離力。
驗收標準
1. 章中計算的 Cpk 值必須超過 2600N,焊接寬度12mm
2.外觀要美觀.

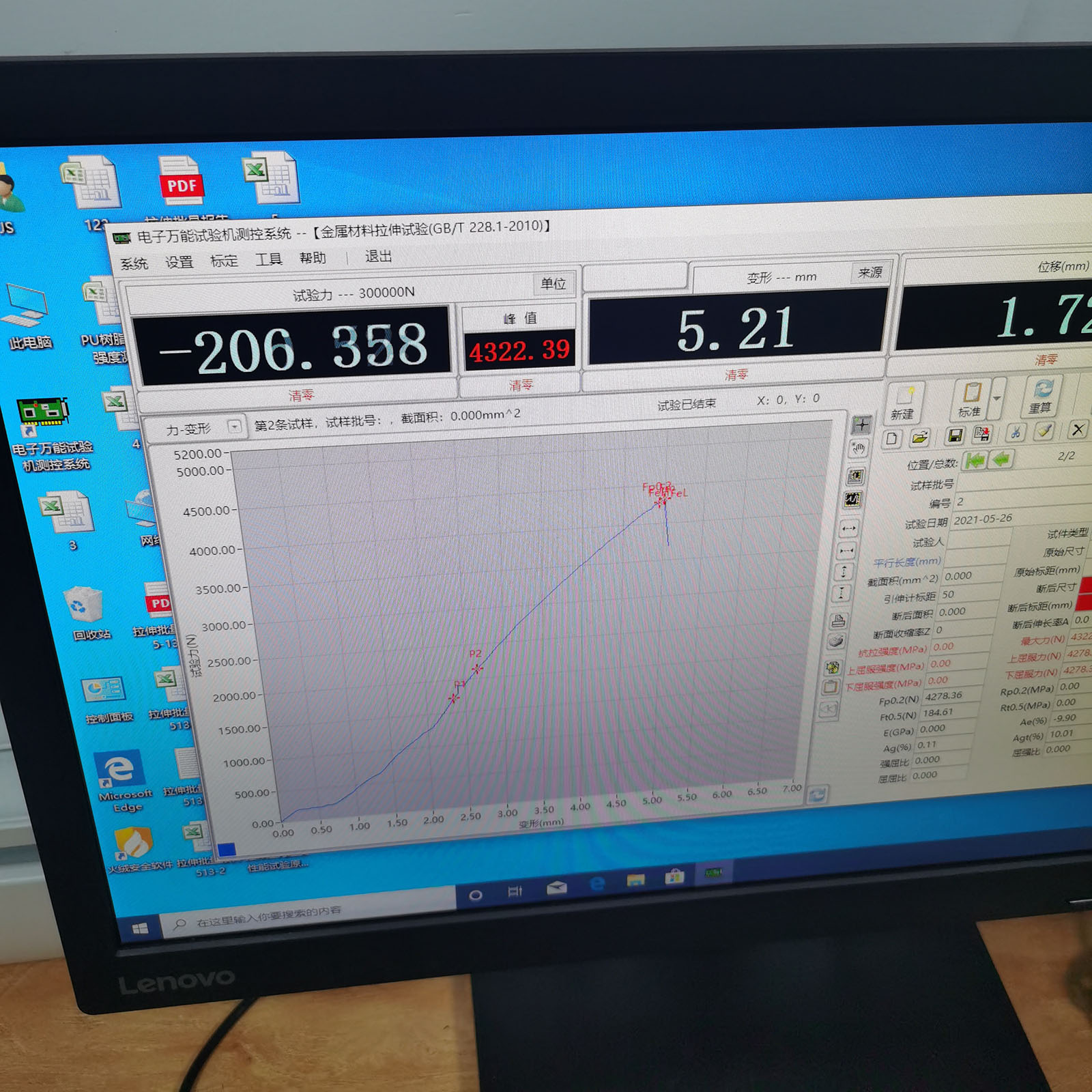

恒聲特焊接樣品總結:拉力大于4000N 的3個(焊接部分有1/5有錫),大于3000N的2個(焊接部分有2/5有錫),大于2700N的2個(焊接部分有1/2有錫),焊接結論就是焊接區域有錫對焊接拉力的影響特別的大.
